DRAMSys – Die Zukunft der Speichersystem-Optimierung

Erstklassige Simulationsmodelle: Profitieren Sie von präzisen Modellen, die die Funktionalität, Leistung und Temperatur von DRAMs detailgetreu abbilden. Finden Sie die begrenzenden Faktoren in Ihrem System und treffen Sie fundierte Entscheidungen.

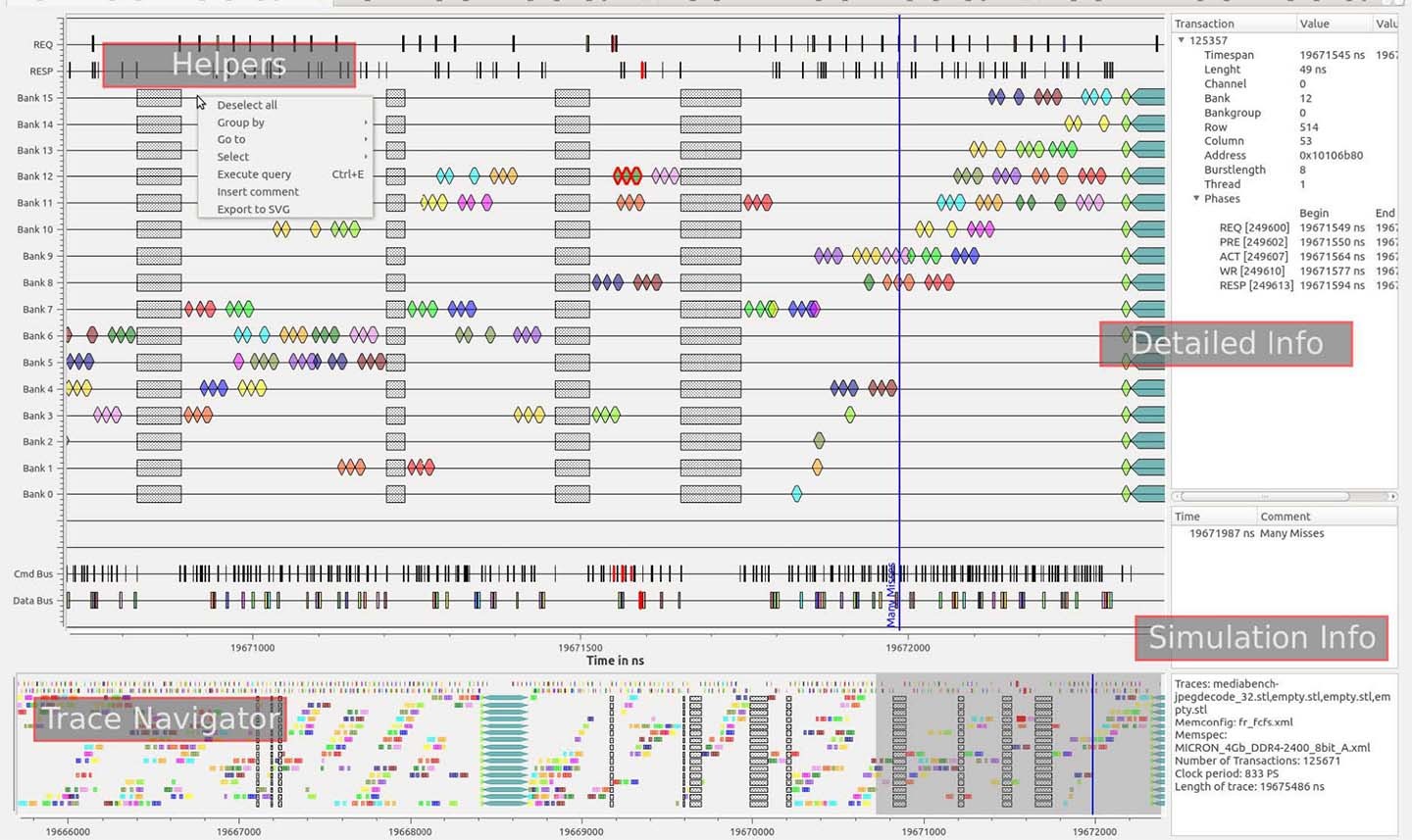

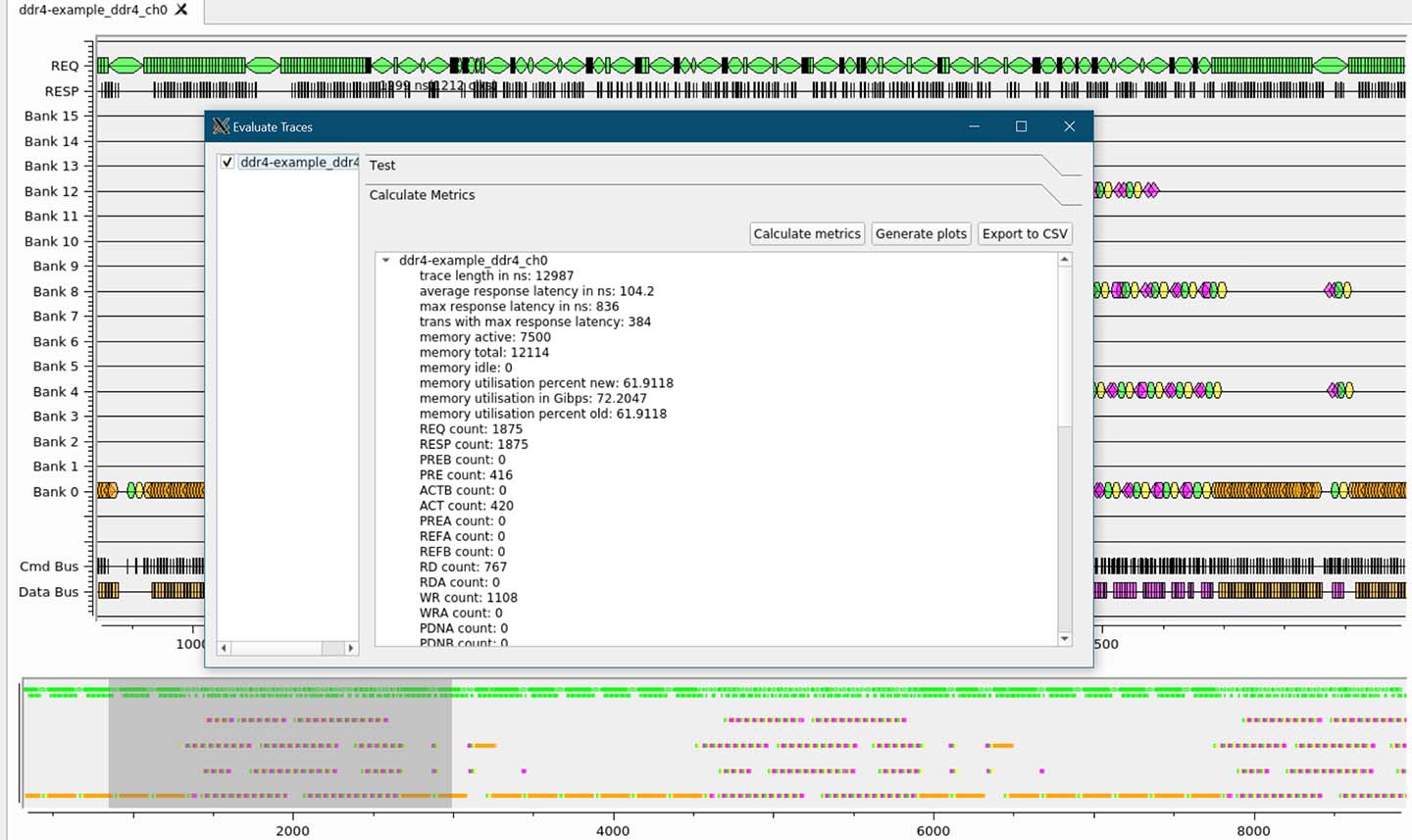

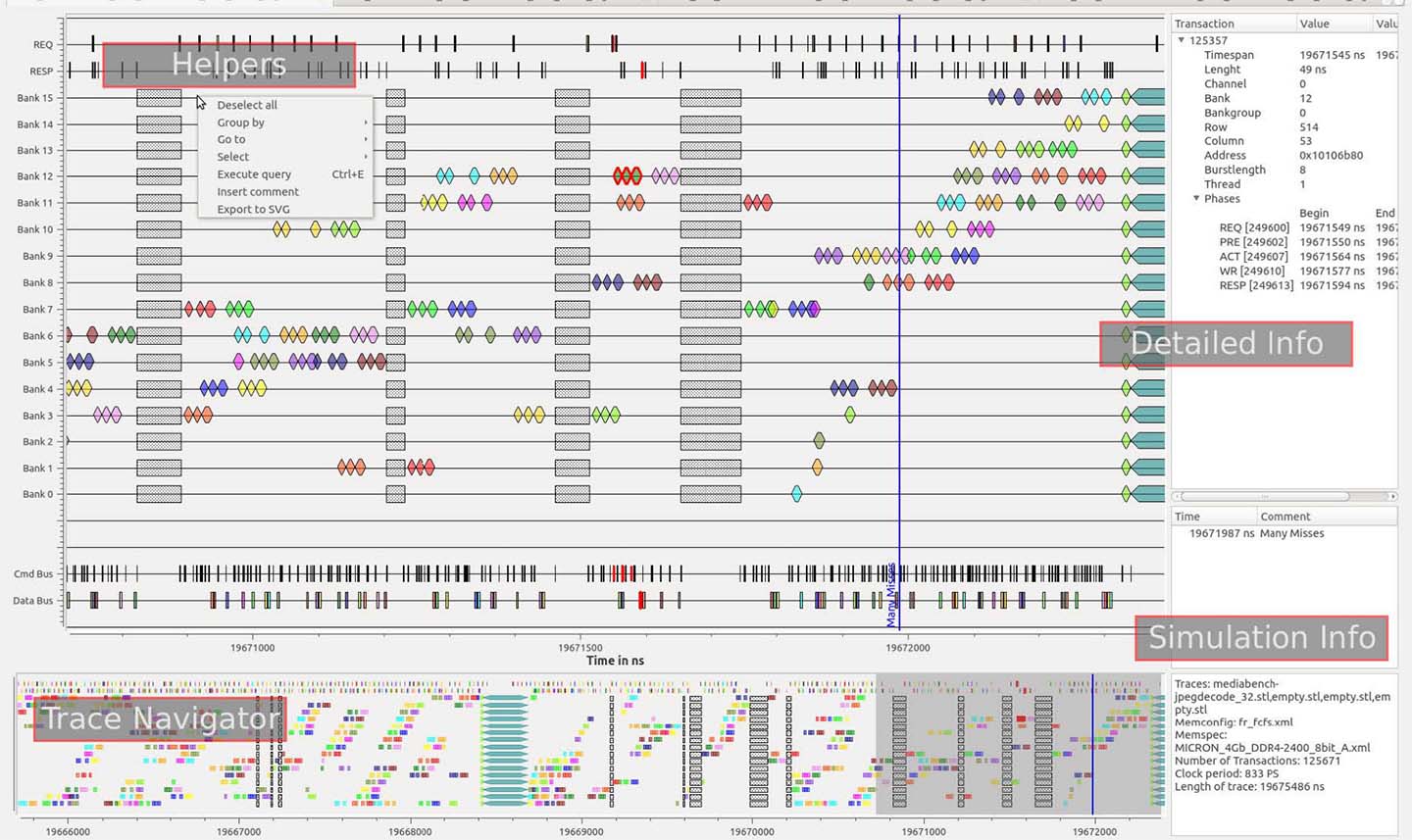

Intuitiver Trace Analyzer: Mit dem benutzerfreundlichen Trace-Analyzer-Tool gewinnen Sie tiefgehende Einblicke in das Verhalten Ihrer Anwendung. Untersuchen Sie Bank-Parallelität, Busauslastung und vieles mehr. Mit dem Python-Interface können Sie Metriken wie Zugriffslatenz, Bandbreite und Zugriffe pro Activate berechnen und visualisieren.

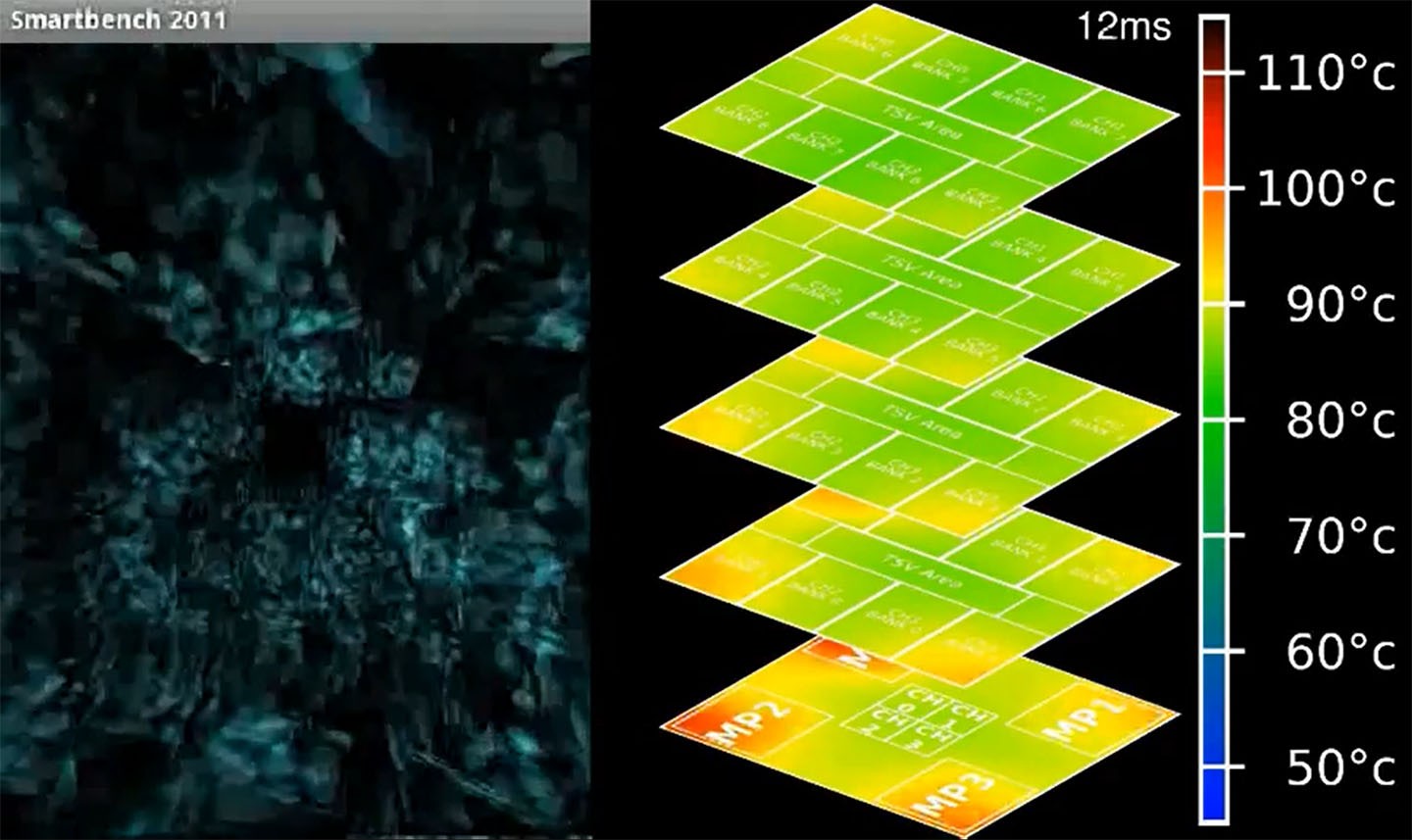

Thermische Analysen: Verwenden Sie DRAMSys in Kombination mit Tools wie DRAMPower und 3D-ICE, um thermische Simulationen durchzuführen. Optimieren Sie Ihre Refresh-Strategien und erreichen Sie neue Ebenen der Effizienz.

• TLM2.0-AT-konform
• Umfassende DRAM-Unterstützung nach allen aktuellen JEDEC-Standards: DDR3/4/5, LPDDR4/5/6, Wide I/O 1/2, GDDR5/5X/6/7, HBM2/3/4 mit 100% Genauigkeit. Weitere Standards wie CXL, UCIe, oder DDR6 sind in Entwicklung.
• Flexible Policies: Nutzen Sie verschiedene Scheduling-Policies (FIFO, FR-FCFS und FR-FCFS mit read/write grouping) und Page-Policies (open, closed, open adaptive und closed adaptive) sowie Power-Down-Strategien, um das Verhalten Ihrer Speicherarchitektur zu optimieren.
• Detaillierte Leistungsanalyse: Schätzen Sie die Leistungsaufnahme und führen Sie thermische Simulationen durch.
• Analyse von unterschiedlichen Refresh-Strategien (all-bank refresh, per-bank refresh, pulled-in, postpone) und Power-Down-Strategien (PDNA, PDNP, SREF, …)
• Visuelle Ergebnisanalyse: Mit dem Trace Analyzer erhalten Sie sofortige visuelle Rückmeldungen und können Ihre Entscheidungen auf fundierte Daten stützen.
• Volle Integration in die gem5 Gesamtsystem-Simulationsumgebung für integrierte Tests von individuellen Software-Applikationen in der vorgesehenen System- und Prozessorplattform.

Mit DRAMSys4.0 haben Sie die Macht, Ihren Entwurfsraum systematisch zu untersuchen und die optimale DRAM-Architektur für Ihre spezifischen Anforderungen zu finden. Egal ob Sie neue Standards wie DDR5 oder LPDDR5 testen, den Speicher-Controller konfigurieren oder Ihre Systemanwendung optimieren möchten – DRAMSys bietet Ihnen die präzisen Einblicke, die Sie benötigen, um erfolgreich zu sein.

Die Anwendungsfälle sind vielfältig:

• Welche DRAM-Konfiguration oder welcher DRAM-Standard passt am besten zu meinem Produkt: DDR5, LPDDR5, HBM3??
• Wie werden neue Standards wie DDR5 oder LPDDR5 das Verhalten meines Systems verändern? Bringen sie einen größeren Nutzen für mein System?
• Wie kann ich den Speicher-Controller konfigurieren, um maximale Leistung oder minimalen Energieverbrauch zu erreichen?
• Wie kann ich meine Systemanwendung im Hinblick auf das verwendete DRAM-Subsystem optimieren?

DRAMSys ist das schnellste und genaueste Simulations-Framework im Vergleich zu anderen DRAM-Simulatoren. Sie erreichen

• maximierte Leistung durch Identifizierung und Beseitigung von Speicherengpässen,
• reduzierte Kosten durch Optimierung der Ausgaben mit präzisen Prognosen,
• erhöhte Flexibilität durch Testen verschiedener Szenarien für eine optimale Speicherkonfiguration,

und profitieren von einer kürzeren Markteinführungszeit im Vergleich zur Nutzung herkömmlichen RTL-Modellierer.

Bringen Sie Ihr Projekt auf das nächste Level. Vereinbarten Sie ein Gespräch und erfahren Sie selbst, wie simulationsgestützte Fakten Ihre Entwicklung revolutionieren können.

Lukas Steiner erklärt auf der SAMOS 2020 Konferenz die Grundlagen zu DRAMSys. Dabei geht er auf die spezielle TLM2.0 Technolgie ein und erklärt die Vorteile von DRAMSys im Vergleich zu herkömmlichen Simulatoren.

Das Team des DI-DERAMSys BMBF-Projekts, bestehend aus Fraunhofer IESE, RPTU Kaiserslautern-Landau und der JMU Würzburg, wurde auf dem HiPEAC RAPIDO-Workshop mit dem Best Paper Award für ihren neuen Leistungssimulator DRAMPower 5 ausgezeichnet.

Der Stromverbrauch von DRAM ist ein kritisches Thema in heutigen Rechensystemen, weshalb es wichtig ist, bereits in der frühen Entwurfsphase neuer Systeme Leistungsabschätzungen zu erhalten. Der vorgestellte Simulator ermöglicht zusammen mit dem Funktionalen DRAM-Simulator DRAMSys diese Abschätzungen als digitaler Zwilling von physischen DRAM Systemen.
